3ПКНТпНнг-LS-Б-10-70...120 КПЭ Кабельная муфта

Муфта 3ПКНТпНнг-LS-Б-10-70...120 КПЭ (для проволочного экрана) термоусаживаемая концевая наружной установки для 3-х жильных кабелей с СПЭ – изоляцией с проволочным и ленточным экраном на напряжение до 10кВ включительно, с трекингостойкими жильными трубками не распространяющими горение, с пониженным газо- и дымовыделением.

Муфты не распространяют горение, с пониженным газо/дымовыделением.

Муфты концевые внутренней установки типа 3ПКНТп-10 предназначены для оконцевания 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена, с броней и без брони, с медным проволочным либо ленточным экраном на напряжение до 10 кВ включительно с частотой переменного тока 50 Гц. В режиме эксплуатации диапазон температуры окружающей среды: от -50°С до +50°С.

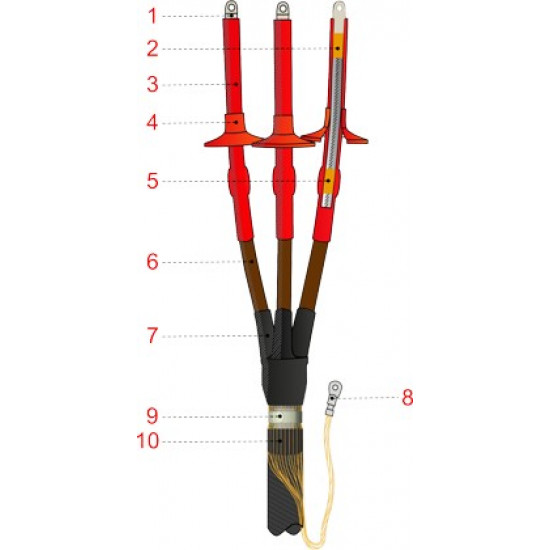

Кабель преобразуется в три одножильных кабеля, что позволяет перефазировать жилы даже в ограниченном пространстве. Область корешка герметизируется и защищается проводящей перчаткой с герметиком, которая усаживается на жилы и окончание наружного покрова. Трубки регуляторы усаживаются на каждую жилу от торцов проводящих трубок в сторону концов жил кабеля. Затем на жилы устанавливаются трекингостойкие жильные трубки не распространяющие горение, с пониженным газо- и дымовыделением. Трубки усаживаются от окончания проводящих трубок ТТП до кабельных наконечников, с заходом на них. Для наружной установки на жилы усаживаются трекингостойкие изоляторы. Конструкция узла заземления поставляется в соответствии с применяемым кабелем – с ленточным (КлЭ) или проволочным (КПЭ) экраном.
