3ПКВТпН-Б-6-35...50 ПВХ Кабельная муфта

Артикул 3ПКВТпН-Б-6-35...50 ПВХ

Состояние: Новый товар

Муфты термоусаживаемые концевые внутренней и наружной установки для кабеля с ПВХ изоляцией на напряжение до 6кВ включительно, с трекингостойкими жильными трубками не распространяющими горение, с пониженным газо- и дымовыделением

Концевые муфты наружной и внутренней установки на основе термоусаживаемых изделий предназначены для оконцевания 3-жильных силовых кабелей с ПВХ изоляцией на напр до 6кВ.

Подробнее

Печать

Описание

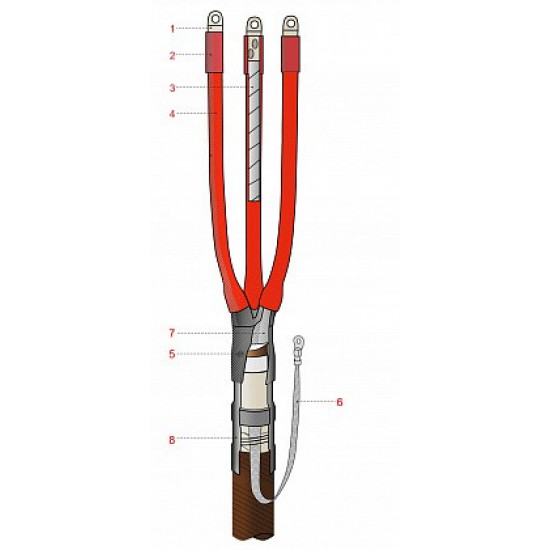

Состав комплекта:

1 – наконечник,

2 – манжета концевая (трекингостойкая),

3 – трекингостойкая жильная трубка не распространяющая горение, с пониженным газо- и дымовыделением,

4 – изолятор (только на муфте наружной установки),

5 – перчатка,

6 – комплект заземления:
- пружина ППД,
- контактная пластина

7 – комплект заземления:
- провод заземления
- наконечник

8 – лента-регулятор.

Диапазон допустимых температур окружающей среды от -50°С до +50°С.

Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6 кВ применяются: перчатка черного цвета и лента-регулятор. Муфты комплектуются болтовыми наконечниками, предусмотренными для монтажа муфт как на кабели с алюминиевыми, так и на кабели с медными жилами. По желанию заказчика муфты могут быть укомплектованы наконечниками под опрессовку.

Применяется для кабелей сечением 35-50мм типа:

АВВГ-6, АВбШв-6, ВББШВ-6, ВВГ-6

Характеристики:

Комплект заземления	НКЗ
Наличие контактных элементов	болтовые
Сечение кабеля, мм2	35-50
Рабочее напряжение	до 6 кВ
Количество жил	3
Тип изоляции	ПВХ
Сертификат	РОСС RU.HЕ06.Н16184
Климатическое исполнение	У 3
