3ПКВНТпнг-LS-Б-1-70...120 Кабельная муфта

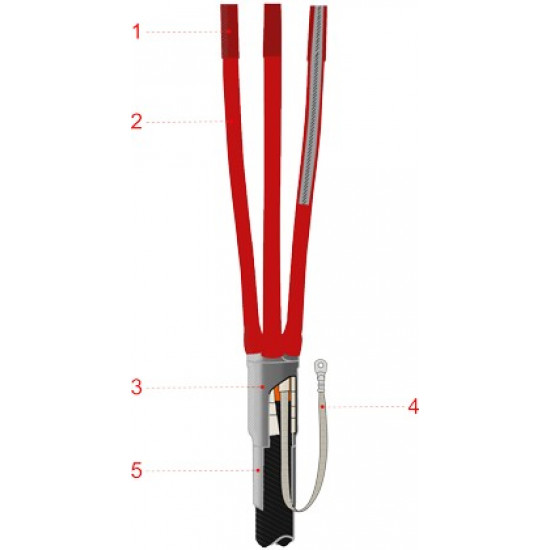

1 – манжета концевая,

2 – трекингостойкая жильная трубка не распространяющая горение, с пониженным газо-и дымовыделением,

3 – перчатка

4 – комплект заземления:
- пружина ППД,
- провод заземления,
- наконечник.

5 – манжета поясная

Концевые муфты внутренне-наружной установки на основе термоусаживаемых изделий предназначены для оконцевания трехжильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Диапазон допустимых температур окружающей среды от -50°С до +50°С.

Комплект заземления брони концевых муфт применяется для монтажа узла заземления в концевых муфтах. Заземления металлического экрана, брони или оболочки кабеля без применения пайки, исключает возможность перегрева монтажником изоляции кабеля.

Комплект заземления состоит из гибкого проводника заземления длиной 500 мм, термоусаживаемой манжеты, пружины постоянного давления, контактной пластины(терка) и двух лент герметика длиной 500мм и 120мм, которые позволяют надежно герметизировать место присоединения
