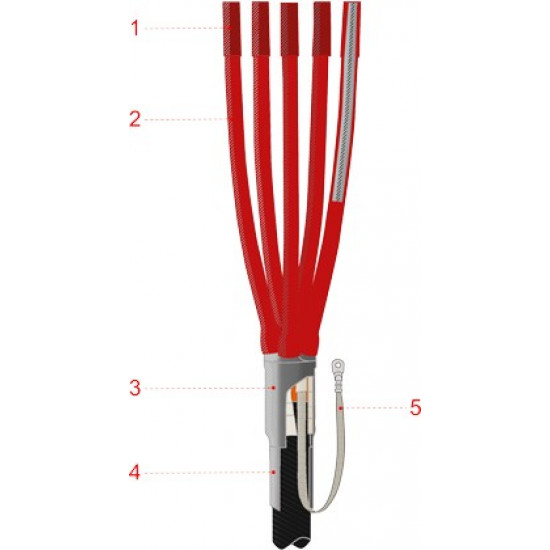

5ПКВНТпН-Б-1-35...50 Кабельная муфта

1 – наконечник,

2 – манжета концевая,

3 – трекингостойкая жильная трубка не распространяющая горение, с пониженным газо-и дымовыделением,

4 – перчатка

5 – комплект заземления:
- пружина ППД,
- провод заземления,
- наконечник.

6 – манжета поясная

Концевые муфты внутренне-наружной установки на основе термоусаживаемых изделий предназначены для оконцевания пятижильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Диапазон допустимых температур окружающей среды от -50°С до +50°С.

Муфты комплектуются болтовыми наконечниками, предусмотренными для монтажа муфт как на кабели с алюминиевыми, так и на кабели с медными жилами. По желанию заказчика муфты могут быть укомплектованы наконечниками под опрессовку.

Комплект заземления брони концевых муфт применяется для монтажа узла заземления в концевых муфтах. Заземления металлического экрана, брони или оболочки кабеля без применения пайки, исключает возможность перегрева монтажником изоляции кабеля.

Комплект заземления состоит из гибкого проводника заземления длиной 500 мм, термоусаживаемой манжеты, пружины постоянного давления, контактной пластины(терка) и двух лент герметика длиной 500мм и 120мм, которые позволяют надежно герметизировать место присоединения
